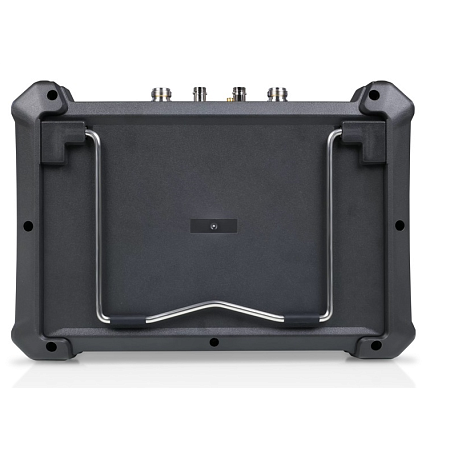

АКИП-4215 — анализатор спектра портативный

Многофункциональный, портативный анализатор сигналов АКИП-4215 (доступен с опцией SHA850-F2)

анализатор спектра;
анализатор АФУ (антенно-фидерных устройств);
анализатор цепей векторный (опция);
анализатор аналоговых модулированных сигналов (опция);
анализатор цифровых модулированных сигналов (опция).

Частотный диапазон:

анализатор спектра:
9 кГц…3,6 ГГц (АКИП-4215):
9 кГц…7,5 ГГц (АКИП-4215 с опцией SHA850-F2);
анализатор АФУ:
100 кГц…3,6 ГГц (АКИП-4215);
100 кГц…7,5 ГГц (АКИП-4215 с опцией SHA850-F2);
анализатор цепей:
100 кГц…3,6 ГГц (АКИП-4215);
100 кГц…7,5 ГГц (АКИП-4215 с опцией SHA850-F2);
анализа модуляций:
2 МГц…3,6 ГГц (АКИП-4215);
2 МГц…7,5 ГГц (АКИП-4215 с опцией SHA850-F2);
средний уровень собственных шумов: <-162 дБм;
фазовый шум: от -100 дБн/Гц при отстройке на 10 кГц @ 1 ГГц;
погрешность измерения амплитуды ±0,4 дБ;
разрешение полосы пропускания от 1 Гц до 3 МГц;
опциональный трекинг генератор (TG):
100 кГц…3,6 ГГц (АКИП-4215);
100 кГц…7,5 ГГц (АКИП-4215 с опцией SHA850-F2);
измерение расстояния до повреждения и КСВН;
встроенный предусилитель, маркерные измерения;
опциональные возможности: расширенный набор измерений, трекинг генератор, векторный анализатор цепей, анализ аналоговых модуляций, анализ цифровых модуляций, выход постоянного напряжения 12 … 32 В;
сенсорный экран, диагональ экрана 21,34 см (разрешение 800×600);
интерфейсы: USB, LAN, GPIB (опция) Работа от внешней сети переменного тока или до 4-х часов от встроенного аккумулятора.

Технические характеристики

Параметры	Значение
	АКИП-4215	АКИП-4215 с опцией SHA850-F2
Частота
Частотный диапазон	9 кГц … 3,6 ГГц	9 кГц … 7,5 ГГц
Разрешение	1 Гц
Погрешность источника опорной частоты	±5·10^-6
Температурная нестабильность частоты	±1·10^-6
Погрешность при синхронизации по GPS	±1·10^-8
Погрешность измерения частоты f встроенным частотомером	±((δ₀+δ_t)·f+1), где δ₀– относительная погрешность частоты внутреннего опорного генератора; δ_t – относительная температурная нестабильность частоты опорного генератора
Максимальное разрешение по частоте в режиме частотомера	0,1 Гц
Полоса обзора	0; 100 Гц … до максимальной частоты в зависимости от модели
Плотность фазовых шумов	-100 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц -100 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц -110 дБн/Гц при отстройке на 1 МГц относительно несущей 1 ГГц
Скорость развертки	1 мс … 5000 с
Маркер
Разрешение маркера	Полоса обзора / (число точек развертки – 1)
Погрешность измерения частоты маркером	±((δ₀+δ_t)·F_изм+0,01·F_обзор+0,1·F_пч+k_м), где δ₀ – относительная погрешность частоты внутреннего опорного генератора; δ_t – относительная температурная нестабильность частоты опорного генератора; F_изм – измеренное значение частоты маркером; F_обзор – установленное значение полосы обзора; F_пч – установленное значение полосы пропускания фильтра ПЧ; k_м – разрешение при измерении частоты маркером
Разрешение по частоте в режиме измерения маркером	F_обзор/750
Полоса пропускания
Полоса пропускания ПЧ	1 Гц … 10 МГц (шаг 1-3-10)
Погрешность полос пропускания фильтров ПЧ (Гц)	±1 Гц — для F_ПЧ 1 Гц ±(0,05·F_ПЧ + 1 Гц) — для F_ПЧ > 1 Гц < 10 МГц ±0,05·F_ПЧ — для F_ПЧ 10 МГц
Коэффициент прямоугольности фильтров ПЧ	4,8 по уровням -60 дБ и -3 дБ
Полоса пропускания видео	1 Гц…10 МГц (шаг 1-3-10)
Уровень
Диапазон измерений	От среднего уровня собственных шумов до +10 дБм в полосе от 100 кГц до 1 МГц; до + 20 дБм в полосе от 1 МГц до 7,5 ГГц, предусилитель выключен
Аттенюатор	0 … 50 дБ (шаг 1 дБ)
Предусилитель	25 дБ
Максимальный входной уровень	± 50 Впост 30 дБм (не более 3 минут, частота ≥10 МГц, аттенюатор 20 дБ)
Опорный уровень	-100 дБм…+30 дБм (шаг 1 дБ)
Неравномерность АЧХ	±0,8 дБ с выключенным предусилителем, ±1,2 дБ с включенным предусилителем, относительно уровня сигнала на частоте 50 МГц (опорная частота 50 МГц, внутренний аттенюатор 20 дБ)
Средний уровень собственного шума (DANL)	С выключенным предусилителем	С включенным предусилителем
100 кГц…1 МГц	-132 дБм	-132 дБм
>1 МГц…10 МГц	-142 дБм	-162 дБм
>10 МГц…600 МГц	-140 дБм	-159 дБм
>600 МГц…1,8 ГГц	-138 дБм	-158 дБм
>1,8 МГц…3,05 ГГц	-134 дБм	-156 дБм
>3,05 МГц…3,65 ГГц	-134 дБм	-158 дБм
>3,65 МГц…4,15 ГГц	-137 дБм	-158 дБм
>4,15 ГГц…5,05 ГГц	-135 дБм	-157 дБм
>5,05 ГГц…5,9 ГГц	-135 дБм	-156 дБм
>5,9 ГГц…6,7 ГГц	-136 дБм	-155 дБм
>6,7 МГц…7,5 ГГц	-134 дБм	-154 дБм
Параметры нормируются при следующих условиях: аттенюатор 0 дБ, F_пч=10 Гц, усреднение ≥ 50
Пределы допускаемой абсолютной погрешности измерения уровня мощности на частоте 50 МГц	С выключенным предусилителем: ± 0,4 дБ (вх. уровень – 20 дБм) С включенным предусилителем: ± 0,5 дБ (вх. уровень – 40 дБм)
Пределы допускаемой абсолютной погрешности измерений уровня мощности из-за переключения полос пропускания фильтра ПЧ	Относительно опорной Fпч=10 кГц: ±0,26 дБ
КСВ	≤ 1,7 (1 МГц…3,05 ГГц) ≤ 1,5 (3,05 ГГц…7,5 ГГц) Аттенюатор 10 дБ, частота несущей ≥1 МГц)
Гармонические искажения второго порядка	-65 дБм (50 МГц…3,05 ГГц) -80 дБм (>3,05 ГГц…3,75 ГГц) Предусилитель выкл., уровень: — 20 дБм, аттенюатор 0 дБ
Интермодуляционные искажения третьего порядка	+9,5 дБм (50 МГц…3,05 ГГц) +13 дБм (>3,05 ГГц…7,5 ГГц) Предусилитель выкл., уровень: — 20 дБм, аттенюатор 0 дБ
Трекинг генератор (опция)
Диапазон частот	100 кГц … 3,6 ГГц	100 кГц … 7,5 ГГц
Выходной уровень	-40 дБм…0 дБм (разреш 1 дБ)
Погрешность установки уровня мощности	± 1 дБ (на частоте 50 МГц)
КСВН	< 2
Неравномерность АЧХ	± 2 дБ
Защита от обратного напряжения и мощности	± 50 Впост не более 27 дБм (0,5 Вт)
Расширенный набор измерений (опция)
Измерения мощности	Мощность в канале, плотность. Коэффициент мощности по соседнему каналу. Занимаемая полоса частот. Мощность во временной области. Отношение сигнал/шум.
Нелинейные измерения	Измерение уровня гармоник (до 10 Интермодуляционные искажения третьего порядка)
Мониторинг	Цветовой спектр (спектрограмма)
Анализатор АФУ
Диапазон частот	100 кГц … 3,6 ГГц	100 кГц …7,5 ГГц
Число точек развертки	101…10001 (по умолчанию: 1001)
ПОРТ1 Выходной уровень	-40 дБм…0 дБм (разрешение 1 дБ)
Максимальная измеряемая дистанция (метр)	(Число точек развертки -1) х коэффициент укорочения х скорость света (м/с) / (начальная частота – конечная частота (Гц))
Разрешение (метр)	Максимальная дистанция / Число точек развертки
Коэффициент укорочения	0,1 … 1
Калибровка	Полная однопортовая (OSL) или выборочная, Open / Short / Through
Затухание в кабеле	-10 дБ/м … 100 дБ/м
Виды измерений	Измерение дистанции до повреждения, КСВН, затухание в кабель (Порт-1), вносимые потери (Порт-2), TDR (рефлектометр)
Векторный анализатор (опция)
Виды измерений	S11, S21
Диапазон частот	100 кГц … 3,6 ГГц	100 кГц … 7,5 ГГц
Полоса фильтра ПЧ (IFBW)	10 кГц
ПОРТ1 Выходной уровень	-40 дБм…0 дБм (разрешение 1 дБ)
Число точек развертки	101…10001 (по умолчанию: 1001)
Динамический диапазон	100 дБ: 100 кГц…1 МГц 100 дБ: >1 МГц…1,5 ГГц 100 дБ: >1,5 ГГц…3,6 ГГц	100 дБ: 100 кГц…1 МГц 100 дБ: >1 МГц…1,5 ГГц 100 дБ: >1,5 ГГц…3,6 ГГц 95 дБ: >3,6 ГГц…6,5 ГГц 95 дБ: >6,5 ГГц…7,5 ГГц
	S21, IFBW 10 кГц, уровень на выходе (Порт 1) 0 дБм, усреднение=50
Среднеквадратическое отклонение значения шумов результата измерений при измерении модуля/фазы коэффициента отражения	Модуль: 100 кГц … 3,5 ГГц (полоса ПЧ 10 кГц) 0,02 дБ >3,5 ГГц … 6,5 ГГц (полоса ПЧ 10 кГц) 0,03 дБ >6,5 ГГц … 7,5 ГГц (полоса ПЧ 10 кГц) 0,06 дБФаза: 100 кГц … 3,5 ГГц (полоса ПЧ 10 кГц) 0,3° >3,5 ГГц … 6,5 ГГц (полоса ПЧ 10 кГц) 0,5° >6,5 ГГц … 7,5 ГГц (полоса ПЧ 10 кГц) 1,1°
Среднеквадратическое отклонение значения шумов результата измерений при измерении модуля/фазы коэффициента передачи	Модуль: 100 кГц … 3,5 ГГц (полоса ПЧ 10 кГц) 0,015 дБ >3,5 ГГц … 7,5 ГГц (полоса ПЧ 10 кГц) 0,015 дБФаза: 100 кГц … 3,5 ГГц (полоса ПЧ 10 кГц) 0,18° >3,5 ГГц … 7,5 ГГц (полоса ПЧ 10 кГц) 0,40°
Калибровка	Полная однопортовая (OSL) или выборочная, Open / Short / Through / Enhanced
Формат отображения	Логарифмический и линейный масштаб, круговая диаграмма полных сопротивлений (диаграмма Смита), полярная диаграмма, групповая задержка, КСВ, фаза
Коэффициент укорочения	0,1 … 1
Анализ аналоговых модулированных сигналов (опция)
Диапазон частот несущей	2 МГц … 3,6 ГГц	2 МГц …7,5 ГГц
Диапазон мощности несущей	-30 дБм … 20 дБм
Погрешность установки мощности	±2 дБ
АМ сигнал	Диапазон частот модулированного колебания: 20 Гц … 100 кГц Погрешность измерения: 1 Гц (частота модуляции < 1 кГц) <0,1% от устанволенного значения (частота модуляции ≥ 1 кГц) Глубина модуляции: 5% … 95% (погрешность измерения ±4%)
ЧМ сигнал	Диапазон частот модулированного колебания: 20 Гц … 100 кГц Погрешность измерения: 1 Гц (частота модуляции < 1 кГц) <0,1% от устанволенного значения (частота модуляции ≥ 1 кГц) Девиация частоты: 1 кГц … 400 кГц (погрешность измерения ±4%)
ФМ сигнал	Диапазон частот модулированного колебания: 50 Гц … 50 кГц Погрешность измерения: 1 Гц (частота модуляции < 1 кГц) <0,1% от устанволенного значения (частота модуляции ≥ 1 кГц) Девиация фазы: 0,2° … 100° (погрешность измерения ±4%)
Анализ цифровых модулированных сигналов (опция)
Диапазон частот несущей	2 МГц … 3,6 ГГц	2 МГц …7,5 ГГц
Диапазон мощности несущей	-30 дБм … 20 дБм
Погрешность установки мощности	±2 дБ
Виды модуляций	ASK: 2ASK; FSK: 2,4,8,16 уровень; MSK: GMSK; PSK: BPSK,QPSK,OQPSK,8PSK; DPSK: DBPSK, DQPSK, D8PSK, -DQPSK, -D8PSK; QAM: 16, 32, 64, 128, 256
Длинна	16 … 4096
Количество символов	4, 6, 8, 10, 12, 14, 16
Символьная скорость	1 квыб … 5 Mвыборок
Фильтры	Найквист, Прямоугольный Найквист, Гаусс, полусинусоидальный, прямоугольный (длина 2 … 128)
Входы/выходы
ВЧ вход (Порт-2)	Соединитель N-типа; 50 Ом
Трекинг генератор (Порт-1)	Соединитель N-типа; 50 Ом — опция
USB Host	Тип USB-A
Разъем для наушников	3,5 мм
USB Device	USB-C
LAN	LAN(VXI11),10/100Base,RJ-45
Приемник GPS	Подключение GPS антенны, тип SMA-мама,3,3 В, 50 Ом — опция
Выход постоянного тока	Тип SMB-мама,12 В … 32 В, шаг 0,1 В — опция
Вход опорной частоты	Тип BNC-мама; 50 Ом; 10 МГц; -5 дБм…10 дБм
Внешняя синхронизация	Тип BNC-мама; 1 кОм; входная амплитуда 5 В (TTL)
Общие данные
Память	Внутренняя (flash) 3,2 ГБ, поддерживаются внешние USB Flash диски емкостью до 32 ГБ
ДУ	LAN, USB (2 штуки), GPIB (опция)
Дисплей	Сенсорный емкостной ЖК, 21,34 см, разрешение 800×600
Питания	Встроенная аккумуляторная батарея, до 4-х часов работы. От сети 100 … 240 В (50/60 Гц), 100 … 120 В (400 Гц), автобвыбор, потребляемая мощность не более 20 Вт
Условия эксплуатации	0…+50 °С
Габаритные размеры (Ш × В × Г)	310 х 215 х 78,5 мм
Вес	≤ 3,2 кг

Комплектация

Анализатор спектра портативный АКИП-4215	1 шт.
Шнур питания	1 шт.
Адаптер питания	1 шт.
Кабель USB	1 шт.
Аккумуляторная батарея:	1 шт.
Руководство по эксплуатации	1 шт.
Сумка для транспортировки	1 шт.
