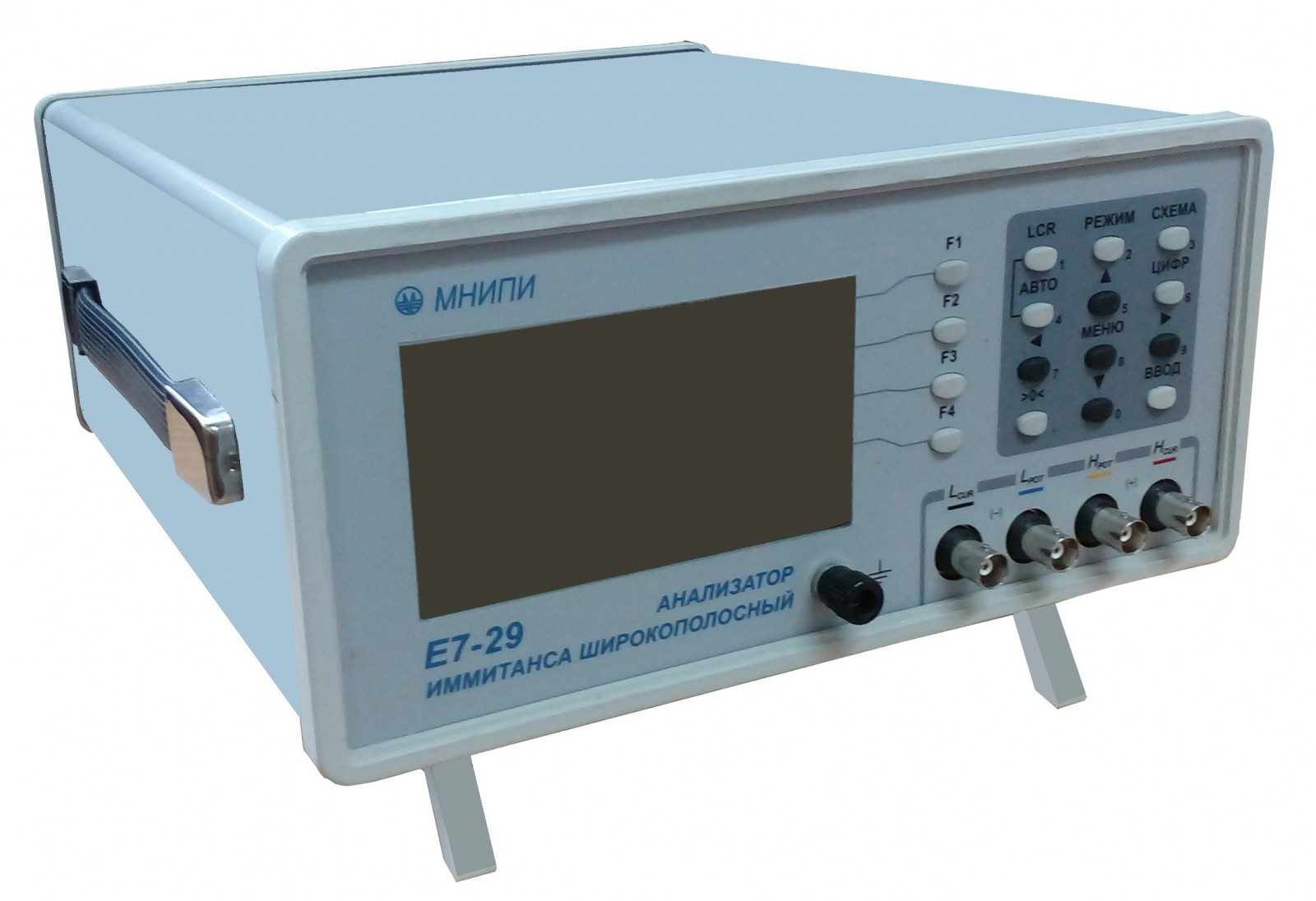

Измеритель иммитанса Е7-29
Анализатор иммитанса широкополосный Е7-29 – прецизионный прибор класса точности 0,2, предназначенный для измерения электрических параметров электрорадиоэлементов (ЭРЭ) в диапазоне частот от 50 кГц до 15 МГц.
Прибор Е7-29 определяет:
-
Lp, Ls – индуктивность (последовательная и параллельная схема замещения);
-
Cp, Cs – ёмкость (последовательная и параллельная схема замещения);
-
Rp, Rs – активное сопротивление;
-
X – реактивное сопротивление;
-
G, B – активная и реактивная проводимость;
-
tg δ (D) – тангенс угла потерь, фактор потерь;
-
Q – добротность;
-
|Z| – модуль комплексного сопротивления;
-
|Y| – модуль комплексной проводимости;
-
φ – угол фазового сдвига.
Прибор подходит для анализа:
-
конденсаторов и катушек индуктивности;
-
трансформаторов и резисторов;
-
реле, переключателей, диодов;
-
кабелей и входных характеристик измерительных приборов (вольтметры, осциллографы и др.).
С дополнительными датчиками возможно измерение физических величин, выходящих за пределы стандартного набора.
Области применения
-
научные исследования и метрология;
-
контроль качества электрорадиоэлементов на предприятиях;
-
диагностика и ремонт радиоэлектронной аппаратуры;
-
использование в лабораториях и сервисных центрах.
Е7-29 сочетает высокую точность, широкий диапазон частот и расширенные функциональные возможности, что делает его универсальным инструментом для инженерных и исследовательских задач.
