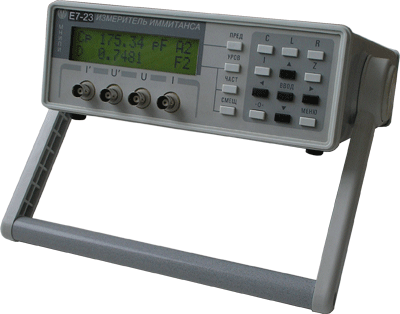

Измеритель иммитанса Е7-23

Цена по запросу

Напряжение смещения на измеряемом объекте – 0 – 63 В
Выходное сопротивление источ. измер. сигнала – 100 ± 20 Ом
Время одного измерения – 60, 600 мс, 6 с
Потребляемая мощность — 20 ВА

Артикул: izmeritel-immitansa-ye7-23 Категории: RLC-метры/измерители иммитанса, Измерительное оборудование, Радиоизмерительное оборудование Метки: е7-23, Измеритель иммитанса, МНИПИ Бренд: ОАО "МНИПИ"

Измеритель иммитанса Е7-23

Надёжный прибор Измеритель иммитанса Е7-23 среднего класса точности, предназначенный для измерения электрических параметров пассивных компонентов. Благодаря расширенному функционалу и устойчивости к жёстким условиям эксплуатации он подходит как для лабораторных исследований, так и для производственного применения.

Прибор Е7-23 позволяет определять:

индуктивность (L);
ёмкость (C);
активное и реактивное сопротивление (R, X, |Z|);
проводимость (G);
добротность (Q);
ток утечки (I);
угол фазового сдвига (φ).

Основные особенности Измеритель иммитанса Е7-23

рабочие частоты: 0,1 кГц, 1 кГц и 10 кГц;
автоматический и ручной выбор пределов измерения;
двухстрочный дисплей с 4-разрядной индикацией;
два уровня измерительного сигнала (0,1 В и 1 В);
режим усреднения для стабильности результатов;
функция допускового контроля;
интерфейс RS-232C для передачи данных на компьютер;
компактный корпус и защита от внешних воздействий для работы в сложных условиях.

Области применения

Е7-23 широко используется для:

входного и выходного контроля качества радиоэлектронных компонентов;
диагностики и ремонта аппаратуры;
метрологической аттестации;
контроля и управления технологическими процессами;
проведения научных и исследовательских работ.

Технические характеристики

Измеряемые параметры	Индуктивность (Ls, Lp), емкость (Сs, Сp), сопротивление (Rs, Rp), проводимость (Gp), фактор потерь (D), добротность (Q), модуль комплексного сопротивления Z , реактивное сопротивление (Xs), угол фазового сдвига
ток утечки (I)
Погрешность	0,15
Электрическое сопротивление (от)	10 мОм
Электрическое сопротивление (до)	100 МОм
Разрешение (R)	10 мОм
Электрическая емкость (от)	100 пФ
Электрическая емкость (до)	0,1 Ф
Разрешение (C)	100 пФ
Индуктивность (от)	100 мкГн
Индуктивность (до)	10 мГн
Разрешение (L)	100 мкГн
Частота тест сигнала	100 Гц \| 10 кГц
Диапазон частот	Фиксированный
Особенности	Тест сигнал, 3 фиксированных значения частоты, 100 Гц, 1 кГц, 10 кГц. Функция допускового контроля. Режим усреднения. Жесткие условия эксплуатации (5 группа по ГОСТ 22261-94).
Интерфейс	RS-232
Уровень тест сигнала	40 мВ \| 1 В

Документация

Документация для e7-23
