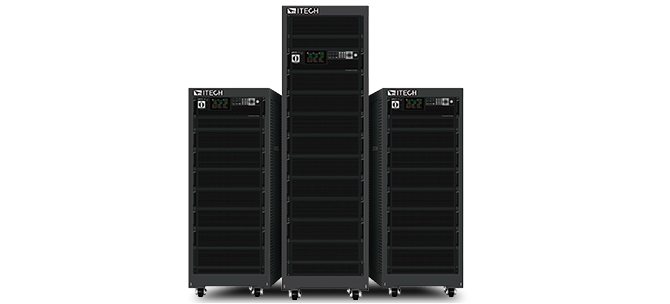

Симулятор регенеративной сети, серия высоковольтных устройств IT7900
Серия IT7900 представляет собой новое поколение программируемых полнофункциональных четырехквадрантных симуляторов электросети, которые также могут использоваться в качестве четырехквадрантных усилителей мощности для тестирования всех видов подключенных к сети устройств. Примеры включают системы управления электропитанием (PCS), системы хранения энергии, микросети, системы BOBC (V2X) и моделирование аппаратных контуров управления питанием (PHiL). Благодаря функции рекуперации энергии устройство обеспечивает 100% поглощение тока и его возврат в сеть, экономя электроэнергию и затраты на охлаждение. Серия IT7900 — это высоковольтная серия с напряжением до 700 ВЛ-Н, даже до 1050 ВЛ-Н. Мощность может быть легко увеличена до 900 кВА за счет параллельной работы. Кроме того, устройство имеет сенсорный экран, лаконичный пользовательский интерфейс и мощную функцию редактирования произвольных сигналов, позволяющую моделировать различные формы сигналов, возникающих в сети. Это хороший выбор для испытательных и научно-исследовательских лабораторий.
Регенеративный 4-квадрантный симулятор сети
переменного тока серии IT7900 — это 4-квадрантные симуляторы сети со 100% источником и приемником тока и возможностью рекуперации энергии на уровне 88%. Вырабатываемая устройством мощность может быть возвращена в сеть, а не рассеиваться в виде тепла. Подходит для тестирования подключенных к сети устройств, передающих энергию в сеть, таких как изменения частоты, переходные процессы напряжения и тестирование на устойчивость к островным режимам фотоэлектрических инверторов, подключенных к сети.
Сенсорный экран, встроенная функция осциллографа.
Серия IT7900 оснащена инновационным сенсорным экраном, простым и интуитивно понятным пользовательским интерфейсом, а конструкция клавиатуры с поворотными регуляторами позволяет пользователям быстро и легко выполнять такие операции, как настройка режимов и редактирование осциллограмм. Встроенная функция цифрового осциллографа собирает сигналы напряжения и тока во временной области, фазовые соотношения и выполняет функции запуска осциллограмм. Частота дискретизации осциллографа составляет до 10 мкс, и одновременно можно отображать до 6 осциллограмм. Пользователи могут проводить мгновенный анализ без осциллографа и сохранять результаты в режиме реального времени.
Встроенные различные типы волновых форм
В дополнение к базовой синусоидальной волне, серия IT7900 предлагает множество встроенных форм переменного тока, таких как треугольная, пилообразная, прямоугольная, трапецеидальная и обрезанная. Пользователи могут вызывать выбранную форму сигнала через меню и отображать ее на ЖК-экране. В сочетании с функцией последовательного программирования устройства можно комбинировать непрерывный вывод различных форм сигнала для решения сложных задач тестирования помех в силовой электронике.

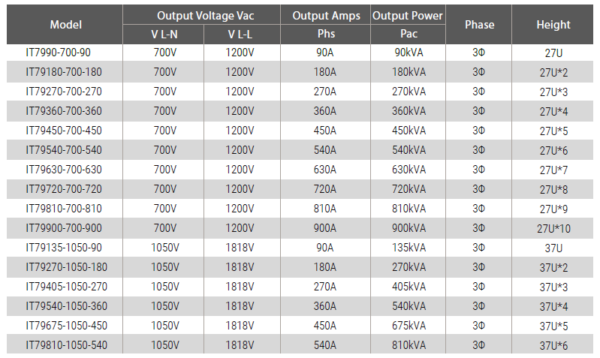

Модель
