Modulnii analizator moshchnosti postoyannogo toka IT2705

Модульный анализатор мощности постоянного тока IT2705

Name: Модульный анализатор мощности постоянного тока IT2705
Brand: ITECH Electronics
SKU: IT2705
Availability: InStock

Цена по запросу

Применяется для тестирования устройств IoT, микросхем, автомобильной электроники, интеллектуальных носимых устройств и т. д.

Артикул: IT2705 Категории: Анализатор мощности постоянного тока, Измерительное оборудование, Каталог, Радиоизмерительное оборудование Бренд: ITECH Electronics

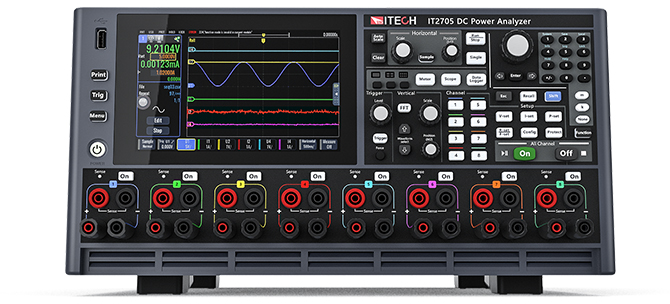

Модульный анализатор мощности постоянного тока IT2705

Модульный анализатор мощности постоянного тока IT2705 Поддерживает более 30 модулей (включая источники постоянного тока, электронные нагрузки, двунаправленные источники питания, SMU).

Можно установить до 8 модулей (зависит от мощности), раздельное управление и изоляция между каналами

Поддерживает параллельное соединение «ведущий-ведомый» между двумя модулями для увеличения мощности*1

Графический интерфейс управления с пошаговыми меню, значительно повышающий удобство использования

Поддерживает программирование с использованием списков (LIST), редактирование последовательностей, тестирование/эмуляцию батарей, сканирование с заданными пользователем формами сигналов и коррекцией и т. д.

Встроенная функция электрохимической импедансной спектроскопии (EIS) (IT2705 с модулем SMU IT27814)

Встроенная статистика Ач/Вт·ч, автоматическая запись энергии рекуперации

Гибкие режимы отображения: Измерительный прибор / Осциллограф / Регистратор данных

Минимальный интервал регистрации данных — 20 мкс

Поддерживается веб-управление, обеспечивающее полную функциональность через стандартный браузер

Стандартные интерфейсы: USB / LAN / CAN / Цифровой ввод/вывод, в комплект входит бесплатное программное обеспечение управления PV2700

*1. IT27814/IT27814E могут быть подключены параллельно только в режиме CC.

8-канальная модульная платформа для анализа энергопотребления

Модульный анализатор мощности постоянного тока IT2705 — это мощный и эффективный модульный анализатор мощности, поддерживающий установку до 8 различных типов модулей (источник постоянного тока, двунаправленный источник, регенеративная нагрузка, SMU). Благодаря полноцветному сенсорному экрану он позволяет осуществлять мониторинг всех параметров каналов в режиме реального времени и поддерживает различные режимы отображения показаний, такие как View1, View4 и View8. Все модули могут работать синхронно, обеспечивая унифицированное управление и мониторинг входа, выхода и нагрузки, что позволяет избежать сложностей, связанных с объединением нескольких настольных приборов.
Он особенно хорошо подходит для тестирования модулей постоянного тока, интегрируя источник и нагрузку в одном корпусе для выполнения функций питания, нагрузки, измерения и сбора данных в одном устройстве. Это значительно повышает эффективность исследований и разработок. В то же время модульная конструкция обеспечивает гибкую замену и модернизацию, отвечая меняющимся требованиям к тестированию и помогая максимизировать долгосрочную окупаемость инвестиций.

Обзор области видимости

Все модули модульного анализатора мощности постоянного тока IT2705 оснащены осциллографом с частотой дискретизации до 200 кГц, что обеспечивает высокоскоростной мониторинг в реальном времени напряжения, тока и мощности тестируемого устройства. Не требуются внешние токовые пробники, токовые клещи или вольтметры , что позволяет полностью регистрировать переходные процессы включения/выключения питания, переключение нагрузки и помехи. Это значительно упрощает тестирование и повышает эффективность анализа. Кроме того, на передней панели IT2705 расположены кнопки управления осциллографом (включая запуск, одиночный захват, запуск/остановку, настройку временной базы и т. д.), что делает отладку более интуитивно понятной и эффективной.

Арбитражный режим

Модульные анализаторы мощности постоянного тока IT271XX / IT273XX / IT275XX / IT278XX оснащены высокопроизводительной функцией вывода произвольных сигналов (ARB), позволяющей пользователям задавать значения напряжения, тока, мощности или сопротивления, изменяющиеся во времени, для получения точных последовательностей выходных сигналов. Это обеспечивает точное моделирование переходных процессов напряжения, падений напряжения, импульсов нагрузки и других динамических явлений на входе тестируемого устройства. Предоставляется множество встроенных стандартных типов сигналов, включая синусоидальный, импульсный, трапецеидальный, экспоненциальный, ступенчатый, линейный, ступенчатый, а также пользовательские сигналы (поддерживается импорт данных до 128 точек). Функциональность ARB широко используется в моделировании условий работы батарей, тестировании стабильности DC-DC преобразователей , анализе поведения активации коммуникационных устройств и т. д.

Моделирование батареи

Модули анализатора постоянного тока IT273XX / IT278XX поддерживают функцию моделирования работы батарей, точно воспроизводя вольт-амперные характеристики реальных батарей при различных состояниях заряда (SOC). Пользователи могут устанавливать ключевые параметры батареи, такие как напряжение холостого хода, внутреннее сопротивление и емкость. Система динамически регулирует выходное напряжение в зависимости от запрашиваемого тока тестируемого устройства , имитируя реальный процесс заряда/разряда батареи . По сравнению с реальными батареями, симулятор обеспечивает более высокую повторяемость, что делает его особенно подходящим для таких сценариев, как разработка устройств с батарейным питанием, проверка микросхем управления питанием и многое другое.

Модульный анализатор мощности постоянного тока ITECH IT2705

Технические характеристики

Модель	Напряжение	Ток	Мощность	Разрешение	Точность	Интерфейс	Размер
IT2705	—	—	—	—	—	LAN, USB‑TMC, USB‑VCP, CAN, цифровой интерфейс ввода‑вывода	5U (8 слотов)
IT27557	150 В	10 А	500 Вт	1 мВ / 1 мА	≤0,02 % + 0,02 % FS / ≤0,05 % + 0,05 % FS	Регенеративная нагрузка постоянного тока	1 слот
IT27555	60 В	20 А	500 Вт	1 мВ / 1 мА	≤0,02 % + 0,02 % FS / ≤0,05 % + 0,05 % FS	Регенеративная нагрузка постоянного тока	1 слот
IT27554	30 В	30 А	500 Вт	1 мВ / 1 мА	≤0,02 % + 0,02 % FS / ≤0,05 % + 0,05 % FS	Регенеративная нагрузка постоянного тока	1 слот
IT27537	150 В	5 А	200 Вт	1 мВ / 1 мА	≤0,02 % + 0,02 % FS / ≤0,05 % + 0,05 % FS	Регенеративная нагрузка постоянного тока	1 слот
IT27535	60 В	10 А	200 Вт	1 мВ / 1 мА	≤0,02 % + 0,02 % FS / ≤0,05 % + 0,05 % FS	Регенеративная нагрузка постоянного тока	1 слот
IT27534	30 В	15 А	200 Вт	1 мВ / 1 мА	≤0,02 % + 0,02 % FS / ≤0,05 % + 0,05 % FS	Регенеративная нагрузка постоянного тока	1 слот
IT27357	150 В	±10 А	±500 Вт	1 мВ / 1 мА	≤0,02 % + 0,02 % FS / ≤0,05 % + 0,05 % FS	Двунаправленный источник постоянного тока	1 слот
IT27355	60 В	±20 А	±500 Вт	1 мВ / 1 мА	≤0,02 % + 0,02 % FS / ≤0,05 % + 0,05 % FS	Двунаправленный источник постоянного тока	1 слот
