Mnogokanalnaya modulnaya sistema elektropitaniya IT2700

Многоканальная модульная система электропитания IT2700

Name: Многоканальная модульная система электропитания IT2700
Brand: ITECH Electronics
SKU: IT2700
Availability: InStock

Цена по запросу

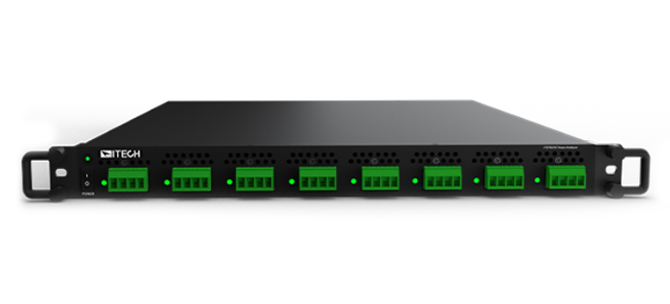

Основной блок в форм-факторе 1U может включать до 8 модулей (по 200 Вт каждый) или 4 модуля (по 500 Вт каждый).

Артикул: IT2700 Категории: Измерительное оборудование, Источники питания, Каталог, Радиоизмерительное оборудование Бренд: ITECH Electronics

Многоканальная модульная система электропитания IT2700

Системы автоматизированного тестирования для НИОКР, проверки конструкции и производства
Компактный размер: один блок высотой 1U выдает до 8 каналов
Гибкая модульная система: комбинируйте различные модули
2 основных блока (1U), 3 типа модулей (источник постоянного тока, двунаправленный источник питания,
регенеративная нагрузка)
Бесплатное программное обеспечение для ПК PV2700, дисплей с 8-канальным выводом
Функции осциллографа: Возможность оцифровки напряжения и тока с частотой
до 200 кГц и глубиной памяти 600 кбит/с *1
Функция регистрации данных: частота дискретизации до 50 кГц, внутренняя память прибора 2 ГБ
и неограниченные возможности записи на главном компьютере.
Модуль нагрузки с электрической изоляцией поддерживает
параллельное соединение 8 модулей по схеме «ведущий-ведомый» мощностью до 2 кВт * 2
Функции загрузки: поддержка режимов CC, CV, CP, CR, CC+CV, CR+CV, CP+CV, CC+CR, AUTO, BSIM (имитация батареи)
Поддерживает автоматическое переключение режимов CV, CC и CP с возможностью выбора приоритета CC и CV,
а также внутренней настройкой сопротивления.
Модуль двунаправленного питания поддерживает настройку сопротивления в режиме нагрузки
Все модули являются модулями широкого спектра действия
Напряжение одного модуля до 150 В, ток до 50 А, мощность до 500 Вт
Поддерживает синхронное управление между различными кадрами, без
ограничения по количеству каналов
Широкий набор входных и выходных сигналов для запуска, поддержка ступенчатого запуска, возможность запуска
других модулей (системы сбора данных, осциллографа, системы записи данных и т. д.)
Функции измерения: отображение показаний для нескольких/одного выхода, поддержка средних, минимальных и максимальных значений В/I/P, а также расчет P, Ah и Wh для всех выходов
Функции вывода: функция списка, произвольная форма сигнала, развертка, произвольная последовательность сигналов, произвольный сигнал с постоянным временем задержки, переходный процесс нагрузки, моделирование батареи*3, тестирование батареи, последовательное включение/выключение выхода, сторожевой таймер, поддержка связи выходов
Полная защита: OVP, UVP, OCP, OPP, OTP, UCP, Foldback, поддерживает защитное соединение
Модули имеют защиту от обратного подключения и встроенное реле
Поддержка веб-управления, все функции реализуются с помощью обычного браузера. Вход переменного тока: адаптивный, 100-380 В, однофазный
.Встроенная локальная сеть ( Rawsocket/Modbus-TCP/VNC/VXI-11/Web/Telnet) , USB-TMC, USB-VCP, CAN, цифровой ввод/вывод, импорт и экспорт данных через USB, поддержка протоколов SCPI и Modbus
. *1 Функции осциллографа основного блока 1U можно управлять с помощью программного обеспечения PV2700.
*2 Один основной блок позволяет использовать два набора параллельных соединений типа «ведущий-ведомый».
*3 Доступно только для модулей двунаправленного питания.

Путем редактирования напряжения, тока, ширины импульса и наклона каждого шага можно генерировать разнообразные сложные последовательности, проводить различные нагрузочные испытания, а также импортировать или экспортировать файлы.

Несколько режимов работы

Нагрузка IT2700 обеспечивает 10 режимов работы. Помимо CC, CV, CR и CP, она также включает 5 комбинированных режимов: режим CC+CR, который часто используется при ограничении напряжения бортового зарядного устройства (OBC), тестировании характеристик ограничения тока, проверке точности постоянного напряжения и точности постоянного тока для предотвращения перегрузки по току (OCP) OBC. Режим CR+CV используется для имитации светодиодных ламп, тестирования источников питания светодиодов и получения пульсаций тока. Режим CP+CV может заменить настройку точки VON или использоваться для тестирования разряда батареи, при этом заданная точка напряжения может использоваться в качестве напряжения отсечки. Режим CC+CV может использоваться для имитации батарей, тестирования зарядных устройств или зарядных станций и ограничения максимального тока нагрузки во время работы CV. Режим AUTO позволяет автоматически переключаться
между режимами CV, CR, CC и CP. При повреждении защитной цепи тестируемого устройства режим может автоматически переключаться, чтобы предотвратить повреждение устройства.
Режим BSIM (имитация батареи) позволяет выдавать напряжение для имитации работы батареи при тестировании зарядных устройств и другого оборудования.

Последовательная передача данных в режиме включения/выключения вывода

Функция задержки включения/выключения для каждого выхода позволяет последовательно включать и выключать выход.

Функция группировки каналов — сопряжение.

• Группировка с использованием различных рамок

• Управление по локальной сети, без ограничений по количеству каналов.

• Управление включает в себя установку напряжения и тока |ВКЛ по группе| Запуск функции |Триггер

• Группировка выходов, группировка защиты и группировка выходов остановки (группировка аварийной остановки) могут быть настроены отдельно.

Бесплатное программное обеспечение для ПК

IT2700 поставляется с бесплатным программным обеспечением PV2700 и функциями веб-управления. Оба поддерживают операционную систему Windows 11. Графический интерфейс более интуитивно понятен. Использование программного обеспечения на главном компьютере более удобно для отображения данных на осциллографе, записи данных, имитации работы батареи и редактирования различных сложных сигналов.

Технические характеристики

Модель	Напряжение	Ток	Мощность	Разрешение	Точность	Интерфейс	Размер
IT2702	—	—	—	—	—	LAN, USB‑TMC, USB‑VCP, CAN, цифровой интерфейс ввода‑вывода	1U (8 слотов)
IT2703	—	—	—	—	—	LAN, USB‑TMC, USB‑VCP, CAN, цифровой интерфейс ввода‑вывода	1U (6 слотов)
IT2704	—	—	—	—	—	LAN, USB‑TMC, USB‑VCP, CAN, цифровой интерфейс ввода‑вывода	1U (8 слотов)
IT2705	—	—	—	—	—	LAN, USB‑TMC, USB‑VCP, CAN, цифровой интерфейс ввода‑вывода	5U (8 слотов)
IT27153 / IT27153R	20 В	50 А	500 Вт	1 мВ / 1 мА	≤0,02 % + 0,02 % FS / ≤0,05 % + 0,05 % FS	DC‑источник	2 слота
IT27353 / IT27353R	20 В	±50 А	±500 Вт	1 мВ / 1 мА	≤0,02 % + 0,02 % FS / ≤0,05 % + 0,05 % FS	Двунаправленный источник постоянного тока	2 слота
IT27553 / IT27553R	20 В	−50 А	−500 Вт	1 мВ / 1 мА	≤0,02 % + 0,02 % FS / ≤0,05 % + 0,05 % FS	Регенеративная нагрузка постоянного тока	2 слота
IT27814	±20 В	±3 А	±20 Вт	6 мкВ / 100 пА	≤0,015 % + 300 мкВ / ≤0,025 % + 8 нА	СМУ	2 слота
IT27814E	±20 В	±3 А	±20 Вт	210 мкВ / 1 нА	≤0,02 % + 1 мВ / ≤0,05 % + 8 нА	СМУ	2 слота
