Sistema rekuperativnogo energeticheskogo regulirovaniya IT-M3600

Система рекуперативного энергетического регулирования IT-M3600

Name: Система рекуперативного энергетического регулирования IT-M3600
Brand: ITECH Electronics
SKU: IT-M3600
Availability: InStock

Цена по запросу

8 режимов работы: CC/CV/CP/CR/CV+CC/CC+CR/CV+CR/ CV+CC+CP+CR

Артикул: IT-M3600 Категории: Измерительное оборудование, Источники питания, Каталог, Радиоизмерительное оборудование Бренд: ITECH Electronics

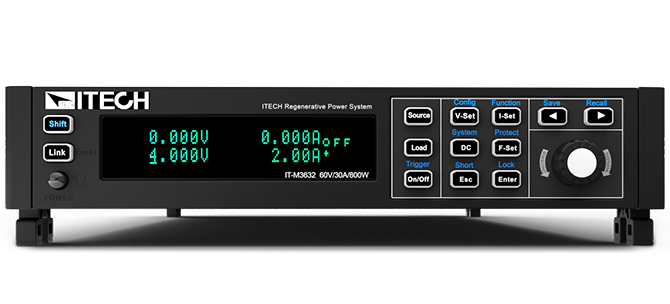

Система рекуперативного энергетического регулирования IT-M3600

Система рекуперативного питания IT-M3600 объединяет два прибора в одном: двунаправленный источник питания и регенеративную электронную нагрузку. При использовании в качестве нагрузки функция рекуперации энергии преобразует поглощенную постоянную энергию в переменную и возвращает ее в сеть. При использовании в качестве источника питания она также может использоваться как двунаправленный источник постоянного тока широкого диапазона. Объединяя преимущества двух устройств, IT-M3600 имеет компактный дизайн в форм-факторе ½U и поддерживает синхронное управление до 256 каналов, помогая заказчикам на производственных линиях повысить эффективность и гибкость тестирования, одновременно сокращая занимаемое пространство и затраты на закупку. IT-M3600 обладает высокоточным выходным сигналом и измерениями, что делает его подходящим для различных областей тестирования, таких как многомодульные батареи, многоканальные источники питания, микроинверторы и полупроводниковые приборы.

Переключатель между источником и нагрузкой, управляемый одной кнопкой.

IT-M3600 объединяет два устройства в компактном корпусе высотой 1U (половина стойки), которые могут работать не только как высокопроизводительный двунаправленный источник постоянного тока, но и как регенеративная электронная нагрузка. Имитация различных характеристик нагрузки и обратная связь с сетью без загрязнения окружающей среды – многофункциональность в одном устройстве. Пользователям не нужно использовать программное обеспечение или какое-либо терминальное оборудование для переключения режимов работы; переключение одной кнопкой значительно экономит время и пространство.

1U Полустойка

IT-M3600 занимает всего 1U-полустоковый размер, но при этом обладает выходной мощностью до 800 Вт. Помимо высокой удельной мощности, он также отличается высоким разрешением, точностью и стабильностью. Выходное напряжение достигает 600 В, а выходной ток — до 30 А. Вся серия, включающая 12 моделей со сверхшироким диапазоном выходного напряжения, может широко использоваться в различных областях применения.

Бесперебойное переключение между источником и нагрузкой

В отличие от традиционных источников питания и нагрузок, переключение между положительным и отрицательным током сопровождается кратковременными скачками и разрывами. IT-M3600 объединяет двунаправленный источник питания и регенеративную нагрузку в одном устройстве. При работе в режиме источника он поддерживает высокоскоростное переключение между режимами источника и приемника, что обеспечивает быстрое, непрерывное и плавное переключение между положительным и отрицательным током, предотвращая перепады тока или напряжения во время испытаний. Это устройство может широко использоваться для различных испытаний, связанных с накопителями энергии, такими как батареи, корпуса батарей, платы защиты батарей и т. д.

Высокая эффективность регенерации энергии

Серия IT-M3600 работает в режиме рекуперации энергии при работе в режиме источника тепла, а также в режиме нагрузки. Максимальная эффективность рекуперации достигает 90%, что позволяет экономить электроэнергию и ресурсы системы охлаждения, обеспечивая низкий уровень шума во время испытаний.

Функция моделирования батареи

IT-M3600 поддерживает моделирование до 99 элементов в последовательном и параллельном соединении. Пользователи могут быстро выбрать матрицу батарей , задав напряжение, емкость, сопротивление и уровень заряда батареи на передней панели.
ITECH предоставляет дополнительное программное обеспечение для моделирования батарей BSS2000, позволяющее пользователям самостоятельно определять кривую заряда батареи, задавая общие параметры, а также задавать начальную емкость батареи для проверки характеристик тестируемого устройства в различных состояниях батареи. Кроме того, BSS2000 поддерживает импорт матрицы батарей MATLAB или CSV-файла с кривыми заряда и разряда батареи, что позволяет моделировать реальные характеристики заряда и разряда батареи.

Функция проверки батареи

Система регенеративного питания серии IT-M3600, объединяющая источник питания и регенеративную электронную нагрузку в одном устройстве, с регулируемым выходным импедансом, позволяет имитировать характеристики зарядки и разрядки батареи, а также проводить другие виды тестирования. Она может использоваться не только для тестирования отдельных элементов, но и для комплексного тестирования аккумуляторных батарей. Также она позволяет настраивать параметры батареи и обрабатывать данные в различных условиях тестирования, а также строить графики результатов.

Многоканальное независимое управление, максимум 256 каналов.

Серия IT-M3600 имеет независимую многоканальную конструкцию. Последовательность каналов отображается при объединении в многоканальную систему питания и электронной нагрузки. Пользователь может управлять каждым блоком независимо с помощью программного обеспечения для ПК, подключив интерфейс связи одного блока к ПК. Каждый канал может работать отдельно. Серия IT-M3600 поддерживает максимум 16*16 каналов. Один 37U стоечный корпус вмещает 64 канала. Пользователь может тестировать тестируемое устройство с различными диапазонами мощности путем параллельного подключения, что делает тестирование более гибким и повышает эффективность использования устройства.

Функция множественной защиты

Серия IT-M3600 обладает комплексными функциями защиты, включая защиту от перегрузки по току (OCP), перегрузки по току (UCP), перенапряжения (OVP), перенапряжения (OTP), перенапряжения (OPP), перенапряжения (UCP) и замыкания на землю , функцию хранения данных о неисправности, функцию защиты от отключения питания и защиту от обнаружения аномальных состояний. Уникальная конструкция с функцией обратной связи отключает выходной сигнал сразу после переключения источника питания на постоянное напряжение (CV/CC), защищая тестируемые устройства от перенапряжения и перегрузки по току. Благодаря автоматическому определению состояния электросети, устройство отключается при внезапном отключении от сети, обеспечивая надежное подключение к сети и защиту от работы в автономном режиме. Функция предварительной зарядки предотвращает перенапряжение постоянного тока нагрузки. Пользователи могут выбрать модуль защиты от обратной полярности для эффективной защиты от перенапряжения и подавления скачков напряжения батареи.

Множественные режимы работы

IT-M3600 предлагает четыре основных режима работы: CC/CV/CP/CR в зависимости от режима работы системы электропитания.
Также IT-M3600 предлагает четыре комбинированных режима работы: CC+CR/CV+CR/CV+CC/CC+CV+CP+CR в зависимости от режима нагрузки, что позволяет адаптироваться к требованиям тестирования в различных условиях.

Приоритет CC&CV

Серия IT-M3600 продолжает концепцию приоритета CC и CV, помогая пользователю решать ряд критически важных проблем при длительном тестировании. Это упрощает тестирование, особенно для таких приложений, как высокоскоростные источники питания или отсутствие перенапряжения. При необходимости тестирования высокого напряжения пользователи могут выбрать режим приоритета CV для получения быстрого времени нарастания напряжения. Пользователи также могут выбрать режим приоритета CC для отсутствия перенапряжения, что хорошо подходит для тестирования тестируемых устройств в условиях постоянного тока. Это используется в различных областях применения, таких как тестирование лазеров, тестирование интегральных схем, тестирование заряда и разряда, моделирование переходных процессов в источниках питания в автомобильной электронике и т. д.

Параллельное функционирование

IT-M3600 поддерживает параллельное подключение нескольких устройств одной модели для достижения более высоких значений тока и мощности. Пользователи могут подключать устройства параллельно в режиме «ведущий-ведомый» в зависимости от требуемых значений тока. Можно подключить до 16 устройств параллельно.
IT-M3600 сохраняет те же высокоскоростные возможности измерения, что и одно устройство, даже при параллельном подключении нескольких устройств.

Технические характеристики

Модель	Напряжение	Ток	Мощность	Разрешение	Точность	Интерфейс	Размер
ИТ‑М3612	60 В	±30 А	±200 Вт	1 мВ / 10 мА	<0,03 % + 0,03 % FS / <0,1 % + 0,1 % FS	RS232/CAN/LAN/GPIB/USB/RS485/внешний аналоговый интерфейс	½ дюйма
ИТ‑М3622	60 В	±30 А	±400 Вт	1 мВ / 10 мА	<0,03 % + 0,03 % FS / <0,1 % + 0,1 % FS	RS232/CAN/LAN/GPIB/USB/RS485/внешний аналоговый интерфейс	½ дюйма
ИТ‑М3632	60 В	±30 А	±800 Вт	1 мВ / 10 мА	<0,03 % + 0,03 % FS / <0,1 % + 0,1 % FS	RS232/CAN/LAN/GPIB/USB/RS485/внешний аналоговый интерфейс	½ дюйма
ИТ‑М3613	150 В	±12 А	±200 Вт	10 мВ / 1 мА	<0,03 % + 0,03 % FS / <0,1 % + 0,1 % FS	RS232/CAN/LAN/GPIB/USB/RS485/внешний аналоговый интерфейс	½ дюйма
ИТ‑М3623	150 В	±12 А	±400 Вт	10 мВ / 1 мА	<0,03 % + 0,03 % FS / <0,1 % + 0,1 % FS	RS232/CAN/LAN/GPIB/USB/RS485/внешний аналоговый интерфейс	½ дюйма
ИТ‑М3633	150 В	±12 А	±800 Вт	10 мВ / 1 мА	<0,03 % + 0,03 % FS / <0,1 % + 0,1 % FS	RS232/CAN/LAN/GPIB/USB/RS485/внешний аналоговый интерфейс	½ дюйма
ИТ‑М3614	300 В	±6 А	±200 Вт	10 мВ / 1 мА	<0,03 % + 0,03 % FS / <0,1 % + 0,1 % FS	RS232/CAN/LAN/GPIB/USB/RS485/внешний аналоговый интерфейс	½ дюйма
ИТ‑М3624	300 В	±6 А	±400 Вт	10 мВ / 1 мА	<0,03 % + 0,03 % FS / <0,1 % + 0,1 % FS	RS232/CAN/LAN/GPIB/USB/RS485/внешний аналоговый интерфейс	½ дюйма
ИТ‑М3634	300 В	±6 А	±800 Вт	10 мВ / 1 мА	<0,03 % + 0,03 % FS / <0,1 % + 0,1 % FS	RS232/CAN/LAN/GPIB/USB/RS485/внешний аналоговый интерфейс	½ дюйма

Документация

Руководство пользователя IT-M3600 User Manual-EN
